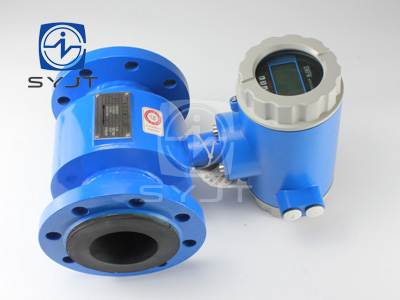

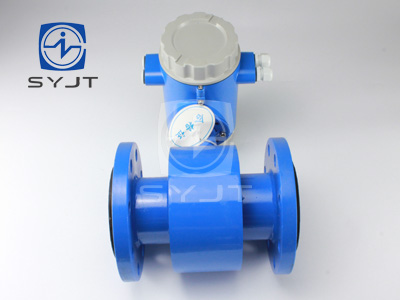

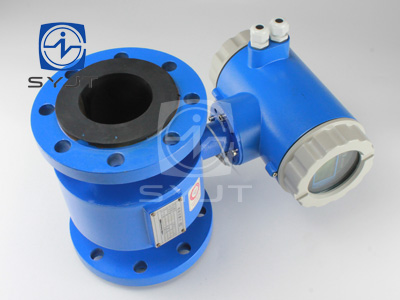

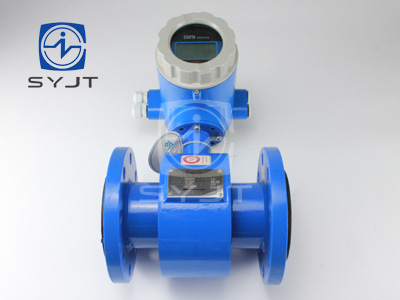

產品簡介LDCK型電磁流量計(原型號為：BFG-S)由LDCK型電磁流量傳感器和TBS型電磁流量轉換器配套組成，用於測量管道內液體流量，可以測量酸、堿、鹽等腐蝕性液體或液體內混有固體的兩相體，如礦漿、 產品描述： LDCK 電磁流量計一、產品原理電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。它集智能化、小型輕量一體化，多功能、高精度、高可靠性為一體的流量儀表產品。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控製用。電磁流量計是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用於測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量圖1所示。 二、性能特點1、抗幹擾力強，幾乎不受外界幹擾2、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響3、測量管內無阻流部件無壓損、直管段要求低。4、管道內無可動部件，無阻流部件，測量幾乎沒有負壓壓力損失5、具有自檢與自診斷功能6、在現場可根據用戶實際需求在線修改量程三、表頭功能1、液晶背光顯示2、瞬時流量、累計流量計、顯示流量百分比圖2所示3、一鍵查詢淨累計值、正向累計值、負向累計值、當前電導率等效值4、多單位可切換(L、m³、Kg、t/s、min、h)5、485通訊遠傳讀取數據四、襯裏選型襯裏材料主要性能*高介質溫度適用範圍一體型分離型聚四氟乙烯（F4)是化學性能很穩定的一種塑料，能耐沸騰的鹽酸、硫酸，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。70℃100℃ 250℃ (需特殊訂貨)1、濃酸、堿等強腐蝕性介質。2、衛生類介質。聚全氟乙丙烯（F46)同F4，耐磨性、抗負壓能力高於F4。同上聚氟合乙烯（Fs)適用溫度上限較聚四氟乙烯低，但成本也較低。80℃聚氯丁橡膠1、有*好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。80℃ 120℃ (需特殊訂貨)水、汙水、弱磨損性的泥漿礦漿。聚氨酯橡膠1、耐磨性能*強。80℃中性強磨損的礦漿、煤漿、泥漿2、耐腐蝕性能較差。五、電極選型電極材料耐蝕及耐磨性能不鏽鋼0Crl8Nil2M02Ti用於工業用水、生活用水、汙水等具有弱腐蝕性的介質，適用於石油、化工、鋼鐵等工業部門及，市政、環保等領域。哈氏合金B對沸點以下的一切濃度的鹽酸有******的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。哈氏合金C能耐非氧化性酸，如混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高於常溫的次氯酸鹽溶液、海水的腐蝕鈦能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如Fc＋、Cu＋)時，則腐蝕大為降低。鉭具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。鉑／鈦合金幾乎能耐一切化學介質，但不適用於和銨鹽。不鏽鋼塗覆碳化鎢用於無腐蝕性，強磨損性的介質。注： 由於介質種類繁多，其腐蝕性又受溫度、濃度、流速等複雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。六、流量口徑對照表口徑mm流量範圍m³/h口徑mm流量範圍m³/hDN100.16~2.5DN400250～4000DN150.4~6DN500400～6000DN200.6～12DN600600～10000DN251.0～16DN700800～12000DN321.6~25DN8001000～16000DN402.5～40DN9001200～20000DN504.0～60DN10001600～25000DN656.0～120DN12002500～30000DN8010～160DN14003000～50000DN10016～250DN16003000～60000DN12525~400DN18005000～60000DN15040～600DN20006000～100000DN20060～1000DN22001367.78～136778.4DN250100～1600DN24001627.78～162777.6DN300160～2500DN26001910.38～191037.6DN350200～3000DN28002306.56 ~ 236062.8七、產品選型型號口徑SY-LDCK10~2600代號安裝形式Y一體式F分體式代號轉換器型號ZA圓形ZB方形（僅適用於分體式）代號供電形式AC（交流）220V AC 50Hz(90~245V AC 50Hz)DC（直流）24V DC (20~36V DC)LD鋰電池供電（不帶信號輸出）代號IfRsHC介質溫度≤65℃≤120℃≤180℃(僅適用於分體式）代號內襯材質NE氯丁橡膠（≤65℃）PVC聚氯乙烯（≤70℃）PU聚氨酯 耐磨(≤80℃)PTFE聚四氟乙烯（≤180℃）代號電極材質316L不鏽鋼HC哈氏合金CTi鈦Ta鉭Pt鉑溫馨提示：流量計選型必備，介質，口徑（流量範圍）、電極材質、襯裏材質、安裝方式八、安裝規範1、應安裝在水平管道較低處和垂直向上處,避免安裝在管道的*高點和垂直向下處；2、應安裝在管道上上升處；3、在開口排放管道安裝,應安裝在管道的較低處；4、若管道落差超過5m時,在傳感器的下遊安裝排氣閥；5、傳感器不能安裝在泵的進出口處,應安裝在泵的出口處。 瀏覽： 上一篇：LDCK分體式電磁流量計 下一篇：LDE電磁流量計
