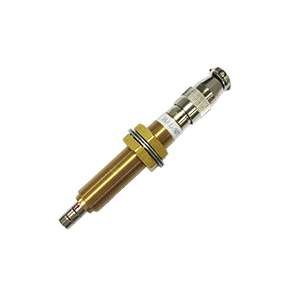

HAL-506S霍爾轉速傳感器

HAL-506S霍爾轉速傳感器是一種小型封閉式雙向傳感器，具有性能穩定、功耗小、抗幹擾能力強、使用溫度範圍寬等優點。該轉速傳感器內封裝了二個感應元件，可用於方向辨別，也可作為單向雙路信號輸出。使用時，

HAL-506S霍爾轉速傳感器是一種小型封閉式雙向傳感器，具有性能穩定、功耗小、抗幹擾能力強、使用溫度範圍寬等優點。該轉速傳感器內封裝了二個感應元件，可用於方向辨別，也可作為單向雙路信號輸出。使用時，隻要在旋轉物體上粘一塊小磁鋼，傳感器固定在郭磁鋼一定距離內，對準磁鋼SJ即可進行測量。當用於辨向時，傳感器有安裝要求，根據外部記號坑，保證二個元先後感應以產生相位差。

規格參數

測量範圍：1Hz~45KHz

輸出方式：低電平有效，驅動能力每路均不小於15mA

輸出信號：波形：矩形波

幅值：高電平接近供電電源，低電平≤0.5V

供電電源：（4.5~24）VDC，（12~18）V值

每轉脈衝數：與貼的磁片數量一致

檢測距離：≤4mm

正常工作條件：溫度：-20℃~+80℃

  相對濕度：不大於85%

  大氣壓力：86KPa~106KPa

                          周圍無爆炸性、腐蝕性氣體

外形及開孔尺寸

總長：L+23.9（不包括輸出導線）

外螺紋：M16×1

螺紋有效長度：L，L=50，75，100mm

輸出導線：2m
