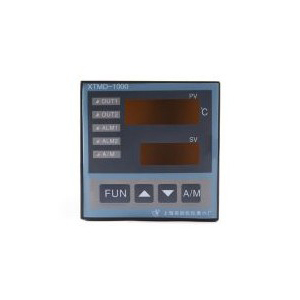

XTMA-100A智能數字顯示調節儀

（2）熱電偶：B 0～1800℃、S 0～1600℃、K 0～1300℃、

             E 0～800℃、T 0～300℃、J 0～800℃、

             Wu-Re 3-25 0～2000℃

（3）輻射感溫器：WFH-202（F1，石英玻璃）：400～1200℃；

                 WFH-202（F2，K9 玻璃）：700～2000℃

（4）熱電阻：Pt100 (L)：-100.0～200.0℃；

             Pt100 (H)： -200～600℃；

             Cu50：0.0～150.0℃

輸入阻抗

mV輸入，電壓，熱電偶：≥ 1MΩ;電流輸入：50Ω;

熱電阻：采用三線製接線，三根連線電阻要求相等且小於5Ω,

通過熱電阻測量電流為0.5mA

測量精度

0.3J

采樣周期

0.25秒

分辨力

15 bit

控製參數

比例帶 0～400.0% (0為位式控製）;

積分時間 0～3600秒（0為切除積分作用）;

微分時間 0～1800秒;

位式控製不靈敏區：用戶可設置;二位PID控製周期：1～120秒

輸出形式

二位PID：繼電器、SSR固態繼電器（容量均為2A 250VAC）;

        24V邏輯電壓（大電流50mA）

連續PID：0～10 mA.DC、4～20 mA.DC

三位PID：死區：0.0～10.0%

        可調;繼電器動作範圍: 0.1～10.0%

        可調;繼電器動作周期: 1～200秒;

        閥位反饋信號: 0～10 mA.DC或4～20 mA.DC

報警

儀表具有兩路報警輸出，出廠時可設置成上限報警或下限報警。

上限報警動作：當測量值≥（上限報警設定值+報警不靈敏區）時，

儀表的報警起作用，上限報警指示燈點亮，同時上限報警繼電器觸點閉合。

             當測量值≤（上限報警設定值-報警不靈敏區）時，

儀表的報警不起作用，上限報警指示燈熄滅，同時上限報警繼電器觸點斷開。

下限報警動作：當測量值≤（下限報警設定值-報警不靈敏區）時，

儀表的報警起作用，下限報警指示燈點亮，同時下限報警繼電器觸點閉合。

             當測量值≥（下限報警設定值+報警不靈敏區）時，

儀表的報警不起作用，下限報警指示燈熄滅，同時下限報警繼電器觸點斷開。

繼電器觸點容量為2A、250VAC(阻性負載）。 報警不靈敏區：固定1個字。

程序控製

大程序設定段數：15段

程序設定方式：每段程序的設定由溫度設定和時間設定二個參數表示，

當時間設定為零時，表明程序曲線到此結束。

程序設定溫度範圍：儀表測量範圍

分辨率：配熱電偶為1℃，配熱電阻為0.1℃

程序設定時間範圍：0～9999分鍾/段

程序設定時間誤差：小於時間設定值的±0.1%

數據斷電保護

采用E2PROM保存各設定參數，斷電後數據可長期保存

工作電源

開關電源：電壓85～264VAC , 頻率50～60 Hｚ

功耗

約3VA

重量

約0.6 Kg

工作環境

環境溫度：0～45℃，

環境濕度：35～85% RH，周圍環境無對儀表有腐蝕作用的有害氣體
