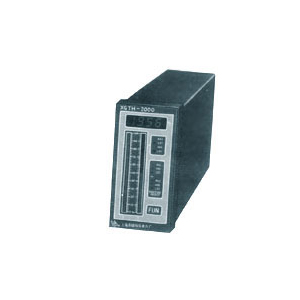

XGTH-510智能型光柱數顯調節儀

智能型光柱數顯調節儀在光柱指示數字顯示調節報警儀基礎上改進的智能型顯示控製儀表，集數字測量顯示和模擬測量顯示於一體，采用數碼LED準確地顯示實時測量值，同時采用高精度100線光柱清晰直觀地模擬實時測量

智能型光柱數顯調節儀在光柱指示數字顯示調節報警儀基礎上改進的智能型顯示控製儀表，集數字測量顯示和模擬測量顯示於一體，采用數碼LED準確地顯示實時測量值，同時采用高精度100線光柱清晰直觀地模擬實時測量範圍。

規格參數

熱電偶：B 800～1800℃

       S 0～1600℃

       K 0～1300℃

       E 0～1800℃

       T 0～300℃

熱電阻：Ptl00　　-200～500℃

       Cu50  -50～150℃

霍爾變送器：0～10mV DC

           0～60mV DC

遠傳壓力表：O～400Ω

線性輸入：O～10mA DC  4～20mA DC

         O～5V DC    1～5V DC

注：雙路輸入時二路的輸入信號須一致。

輸出形式

控製

二位式：不靈敏區0.1～O.3％繼電器觸點輸出

時間比例：比例帶3--4％周期30秒繼電器觸點輸出

報警

每路光柱都具有二路報警輸出，可組態成上、下限；上、上限；下、下限。

繼電器觸點輸出，觸點容量為3A、220V AC無感負載。

供電電源

變壓器供電：220V±10％AC    50Hz±5％

變送器供電電源：24V 60mA DC
