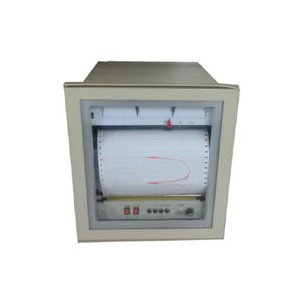

XWZS-400長圖自動平衡記錄儀

長圖自動平衡記錄儀可與熱電偶、輻射感溫器或其它產生直流電勢、直流電流的變送器（如：DDZ-II型變送器、成份分析變送器）配套使用，對溫度或其它參數進行顯示和記錄。規格參數基本誤差：不超過電量程的±0.

長圖自動平衡記錄儀可與熱電偶、輻射感溫器或其它產生直流電勢、直流電流的變送器（如：DDZ-II型變送器、成份分析變送器）配套使用，對溫度或其它參數進行顯示和記錄。

規格參數

基本誤差：不超過電量程的±0.5﹪

標尺長度和記錄紙寬度：均為100㎜

記錄誤差：不超過電量程的±1﹪

回　　差：不超過電量程的0.25﹪

指針通過標尺全行程時間：小於5s

多點儀表打印周期：7.5 s

記錄紙移動速度：單筆、雙筆為15或60㎜/h二種； 　　　　　　　　

                           多點為30或120㎜/h二種

電動調節器單元主要技術特性：

輸入信號：0～4V

輸出信號：0～10mA

負載電阻：0～1200Ω

比例帶設定範圍（P）：2%～500%（連續可調）

積分時間設定範圍：0.1min～25min（邊續可調）

微分時間設定範圍（D）：0min～10min（連續可調）

相互幹涉淚係數：F=1+1.15TD/TI TD－－-微分時間　TI－－-積分時間

積分增益：大於800

微分增益：10倍

積分輸出限幅範圍：0～10mA（連續可調）

電源：AC 220±10%V 50±5%Hz

使用環境溫度：0～40℃，相對濕度30～85%

消耗功率：單筆12W　雙筆20W　多點14W　帶調節器16W

重量：8kg 10kg 8.5kg 12kg

配套儀表的信號源內阻：不大於1000Ω

附加表麵定值電接點容量為：AC 220V 1A或 DC 30V　0.5A
