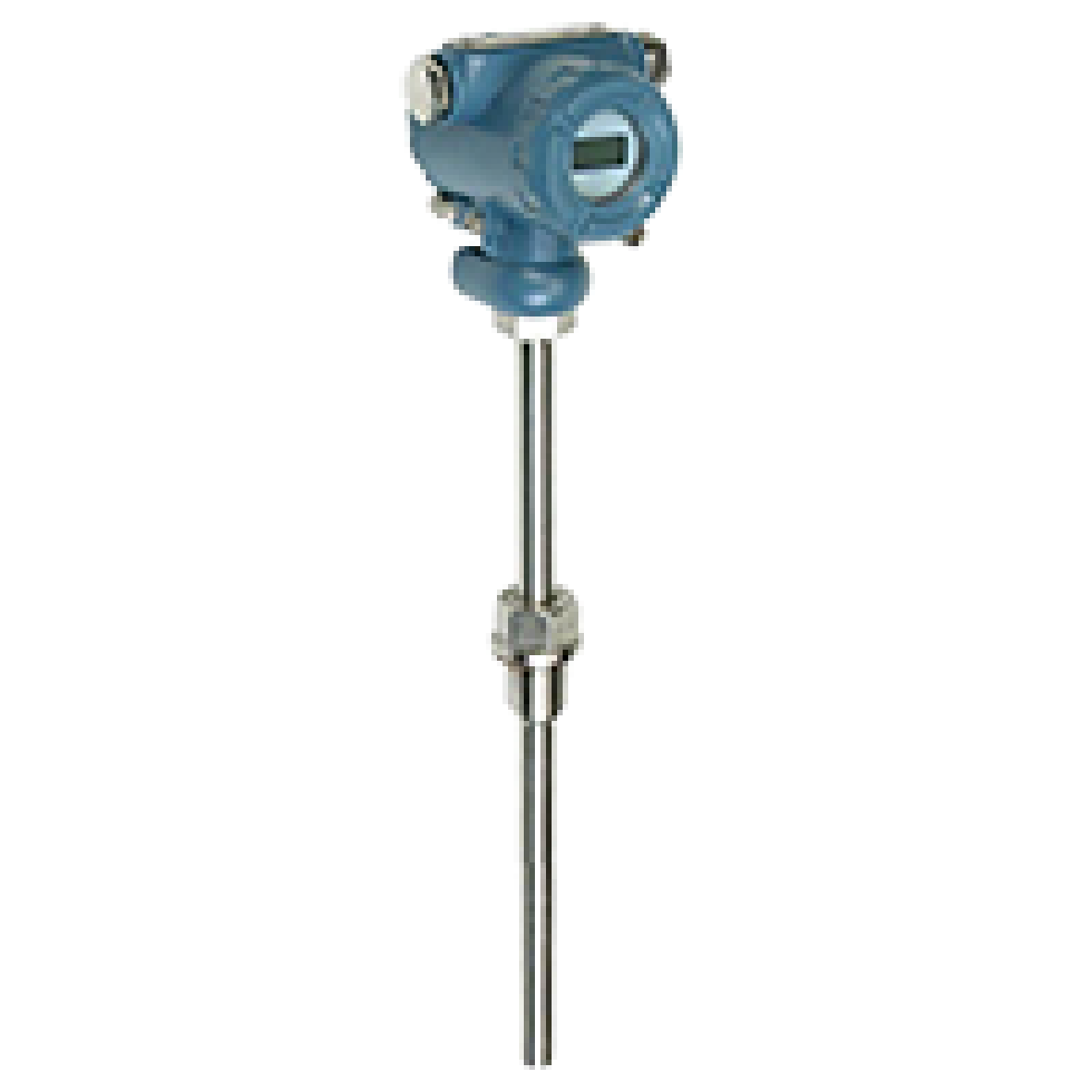

SBWR-2271/WRN-230一體化溫度變送器

產品簡介SBWR-2271/WRN-230帶熱電偶或帶熱電阻溫度變送器是DDZ-S係列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種工業過程中－200～1600℃範圍內

產品簡介

SBWR-2271/WRN-230帶熱電偶或帶熱電阻溫度變送器是DDZ-S係列儀表中的現場安裝式溫度變送單元。它集熱電偶或熱電阻同變送器為一體，直接測量各種工業過程中－200～1600℃範圍內的液體、蒸汽和氣體介質的溫度，將溫度轉變成與熱電偶、熱電阻電信號成正比的4～20mA統一輸出信號，送顯示、記錄調節儀表或計算機。作為新一代的溫度變送器，它可廣泛用於冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

規格參數

熱電偶電動勢允許偏差

注：1）t為被測溫度（℃）

     2）允許偏差，取兩者中較大的一個值。

鉑熱電阻的精度等J：A或BJ

分度號：Pt100      0℃時的電阻值：R0=100±0.06Ω（AJ）

                                 R0=100±0.12Ω（BJ）

允許偏差Δt(℃):Pt100±(0.15+0.002∣t∣)(AJ)

               Pt100±(0.30+0.005∣t∣)(BJ)

               Cu50±0.1%R0

               Cu100±0.1%R0

熱響應時間：Т0.5<90S

□變送器部件

輸入：熱電阻：Pt100、Cu50、Cu100

熱電偶：K.E.S.B.T.N.

輸出：在量程範圍內輸出4～20mA直流信號與熱電阻的輸入電阻信號成線性與熱電偶輸入的毫伏信號成線性。

基本誤差：計算公式 Δ=Δ1+Δ2

                  Δ1熱電偶（阻）允差對應輸出基本誤差。

                  Δ2變送器輸出基本誤差Δ2=±0.5%FS

傳送方式：二線製

變送器工作電源電壓低12V，高35V，額定工作電壓24V。

負載：J限負載電阻按下式計算：

RL（max）=50×(Vmin－12)(即24V時負載電阻可在0～600Ω範圍內選用，額定負載250Ω。)

□正常工作環境：

a.環境溫度：－25℃～80℃（危險場所不高於70℃）。

b.相對濕度：5%～95%。

c.機械振動：f≤55Hz，振幅<0.15mm

d.周圍空氣中不含有引起變送器腐蝕的介質。

e.環境溫度影響：≤0.05%/1℃

□產品選型資料
