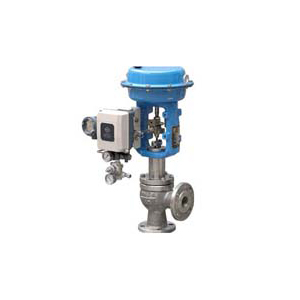

HAV文丘裏角閥

HAV文丘裏角型調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調範圍廣。適用於控製含有顆粒的流體和泥漿、粘性或閃蒸流體。規格參數公稱通徑：25、40、50、65、80、100、125、1

HAV文丘裏角型調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調範圍廣。適用於控製含有顆粒的流體和泥漿、粘性或閃蒸流體。

規格參數

公稱通徑：25、40、50、65、80、100、125、150mm

公稱壓力：ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa

連接型式：法蘭連接： FF、RF、RJ、LG、溝槽型、嵌入型

法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等

材料： 鑄鋼（ZG230-450）、鑄不鏽鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等

上閥蓋：常溫型（P）：0～+200℃

       伸長Ⅰ型（E1）： -45～0℃ +200～+425℃

注：工作溫度不準超過各種材料的允許範圍

壓蓋型式：螺栓壓緊式

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉編織填料、石棉編織填料、石墨填料

閥芯型式：單座柱塞型閥芯

流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖

         Cv值從0.04～14的高精度流量特性符合IEC534-2標準

         軟閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖

注：關於聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖

材料：不鏽鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不鏽鋼堆焊司太萊合金、鈦和耐腐蝕合金等
