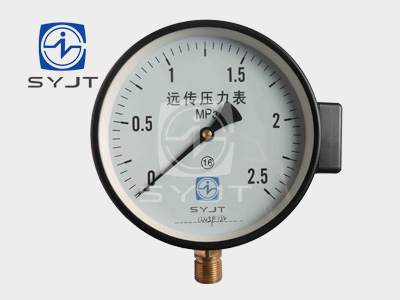

YTZ-150電阻遠傳壓力表

產品簡介電阻遠傳壓力表適用於測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置—滑線電阻式發送器，故可把被側值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控製

產品簡介

電阻遠傳壓力表適用於測量對鋼及銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。因為在儀表內部設置—滑線電阻式發送器，故可把被側值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控製。此外，本儀表並能就地指示壓力，以便於現場工藝檢查。

規格參數

準確度等J：1.5

發送器起始電阻值：3~20Ω

發送器滿度電阻值：340~400Ω

發送器接線端①②外加電壓不大於6V

使用環境條件：-40~60℃，相對濕度不大於 85% ，且震動和被測（控）介質的急劇脈動

應對儀表正常工作無明顯影響。

溫度影響：使用溫度偏離20±5℃時。其溫度附加誤差不大於 0.4%/10 ℃。

重　　量：1.2Kg

結構原理

本儀表由一個彈簧壓力表和一個滑線電阻式發送器等的組成。

儀表機械部分的作用原理與一般彈簧管壓力表相同。由於電阻發送器係設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由於電刷在電阻器上滑行，使得被側壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

測量範圍
