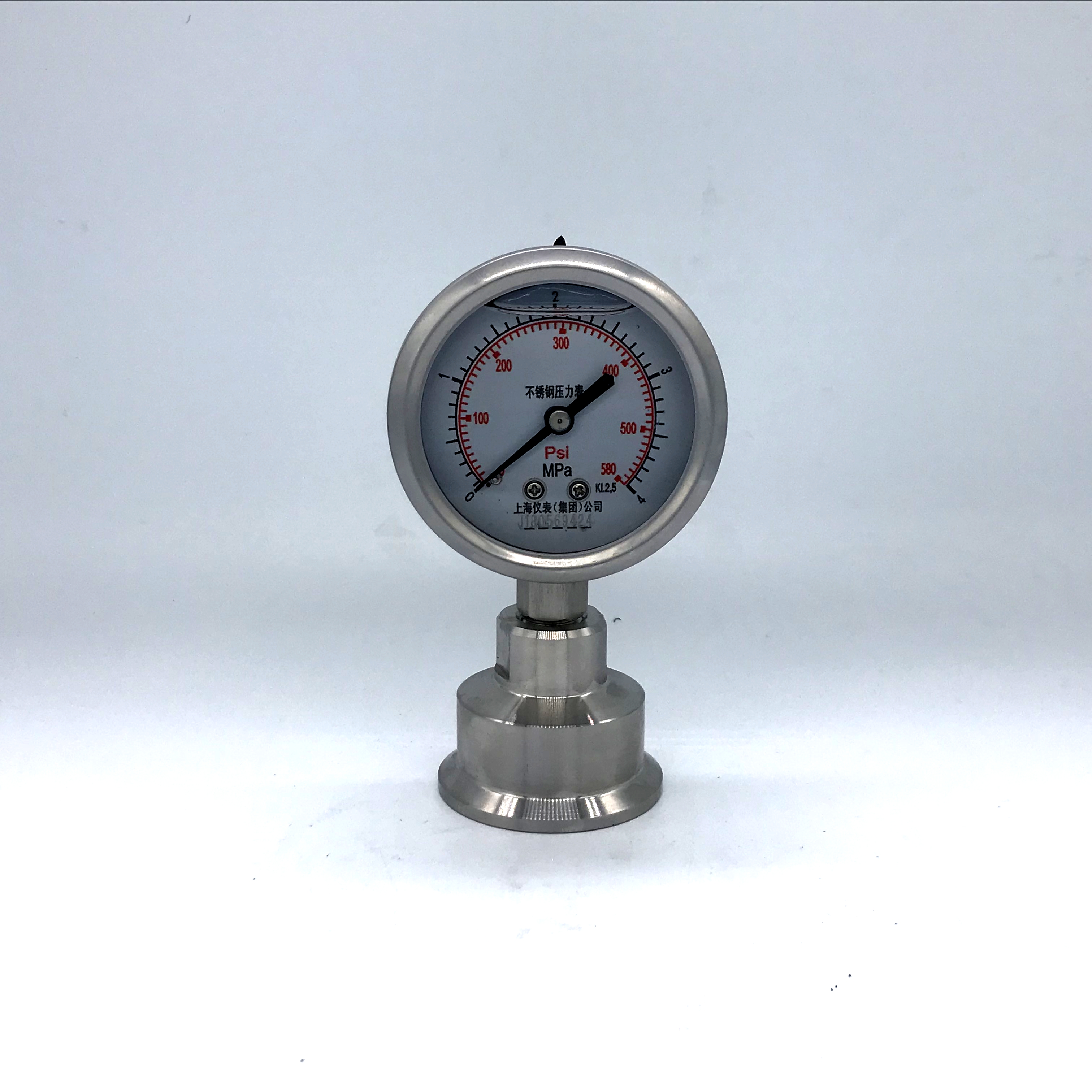

Y-60BFZ/Z/MC全不鏽鋼隔膜壓力表

產品簡介Y-60BFZ/Z/MC全不鏽鋼隔膜壓力表為使通用型壓力表能適用於測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮遊物的介質壓力以及須避免測量介質直接進入通用型壓力儀表和防止沉澱物積聚且易清

產品簡介

Y-60BFZ/Z/MC全不鏽鋼隔膜壓力表為使通用型壓力表能適用於測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮遊物的介質壓力以及須避免測量介質直接進入通用型壓力儀表和防止沉澱物積聚且易清洗的場合，應須采用由隔膜隔離器與通用型壓力儀表組成一個係統的隔膜表。 隔膜表主要用於石油化工、製堿、化纖、染化、製藥、食品和製酷等工業部門生產過程中測量流體介質壓力之用。 結構原理 當測量介質的壓力P作用於隔膜，則隔膜產生變形，壓縮壓力儀表測壓係統的密封液，使其形成P－△P的壓力國。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓係統形成的壓力就近於測量介質的壓力。

規格參數

主要技術指標

1、隔膜表的溫度特性

由於隔膜表係統由填充了密封液作為傳遞壓力的介質，則由於密封液的溫度體膨脹係數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹係數，隔膜剛長以及受壓部溫度有關，尤其對於低量程的壓力儀表，則影響更明顯。一段受壓部溫度誤差規定不大於0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。

2、隔膜表液位差

尤其對於帶軟連接管的隔膜壓力表，由於受壓部與通用型壓力表安裝位置不同，會產生如圖所示的液位差的影響量△P。

3、隔膜表的耐蝕性

隔膜表的耐蝕性可通過合適和選擇與測量介質接觸部分的隔膜，法蘭及密封圈的材料來保證。

隔膜材料：0Cr17il12M02(316)；蒙乃爾合金（Cu30Ni70）；鉭（Ta）及氟塑料（F4）。

法蘭材料：不鏽鋼0Cr17il12M02(316)；不鏽鋼內襯氟塑料（316+F4）。

密封墊圈料：丁腈橡膠；氟橡膠；矽橡膠及氟塑料。

4、法蘭的選擇

現根據GB（zg****）、HGJ（化工部）、DIN（德國）、JIS(日本)、ANSI(美國)等法蘭標準以及國內實際使用情況編製成常用法蘭係列標準。供用戶選用。也可以接受用戶其他規格的特殊訂貨。

5、密封液的選擇

為保證隔膜表使用可靠性和放心性，應根據不同用途選擇合適和密封液。

隔膜裝置法蘭尺寸

1、敞開式突麵法蘭

*均可按用戶提供或者指定的法蘭標準尺寸製造

2、工字形突麵法蘭[代號MG]

量程上限值：≤4MPa

*均可按用戶提供或者指定的法蘭標準尺寸製造

型號表示
