3151DP差壓變送器

產品簡介

3151係列智能壓力變送器作為一種高精度智能型的現場壓力參數的檢測儀表，可以用來測量各種介質在液體，氣體和蒸汽狀態下的差壓、壓力，液位等參數，與節流裝置配合還可以測量流體的流量參數，並將被測的壓力參數轉換成4-20mA標準電信號輸出，該輸出可作為指示、記錄和各種控製、調節係統的輸入信號，變送器同時采用HART協議傳輸數字信號，具有與手操器或上位機進行通訊的功能，變送器具有輸出參數組態功能，能適應不同用戶的需要。它可以準確地測量小差壓至大差壓、低壓力至高壓力、液位、真空度和比重。DP/GP型壓力/差壓變送器配上遠傳密封裝置後，可避免被測介質直接與變送器的隔離膜片接觸，對不能直接進行測量的介質提供了一種可靠的測量方法。

主要技術參數

1. 測量類型：差壓、表壓、******壓力任意選擇一種

2. 測量範圍： 差壓： 0-0.05kPa~7 MPa (按不同的量程段選擇傳感器)

表壓:  0-0.15kPa~42 MPa (按不同的量程段選擇傳感器)

絕壓:  0-40kPa~7 MPa  (按不同的量程段選擇傳感器)

3. 測量精度：  0.075~1級

4. 與傳感器接觸的介質溫度範圍:  -40~ 85℃

5. 顯示參數：測量壓力值；輸出模擬電流值；被測壓力對應設定量程的百分比值；傳感器本體與其接觸質的溫度值

6. 輸出信號：1）4~20 mA DC 壓力參數模擬信號與壓力、溫度數字信號，使用 HART 協議。

2）壓力、溫度、百分比量程全數字信號，使用EPA、FF、或Profibus-PA現場總線協議。

7. 主要組態功能：零點遷移、量程、工程量單位、阻尼時間、超限報警、輸出 4~20 mA 電流標定、寫數據保護、輸出函數、出廠數據恢複。

8. 防爆等級：  ExdⅡCT6 Gb  (隔爆型) ExiaⅡCT4／T5／T6 Ga(本質安全型)

9. 外殼防護等級：IP65

工作原理

當被測介質的壓力作用於壓力、溫度複合傳感器上的正壓端隔離膜片時，膜片產生位移，並通過容室中的灌充矽油傳遞到中心的測量膜片上使其產生相應的位移，測量膜片是一種預張緊的彈性元件，其位移與被測介質的壓力成正比，測量膜片的位置變化由它兩側的電容固定極板通過電容量的變化檢測出來。使傳感器的測量膜片和兩固定電容極板的電容量發生變化，傳感器的電容量變化，通過特定的高頻激勵與檢測電路將其轉換為直流電信號，通過信號調理電路轉換為一定幅度的電壓信號，經 A/D（模擬／數字）轉換為數字量的信號送至 CPU 處理，所檢測到的溫度信號同樣轉換為數字信號送至 CPU 處理、上述兩個信號經微處理器的程序運算，並經 D/A（數字／模擬）轉換以及 HART 通信電路處理，將壓力及溫度參數轉換成所需的4～20mA 標準直流電流信號及符合 HART 協議的數字信號並調製在二線製電流信號上，提供給用戶使用，同時驅動顯示器顯示。

使用選型

3151DR/DP微差/壓變送器使用選型

型號舉例：3151DR2B22TM7B3 或3151DP3B22TM7B3

安裝圖片

變送器安裝於2英寸管道上的支架碳鋼結構，配有碳鋼U型螺栓，聚氨酯噴漆

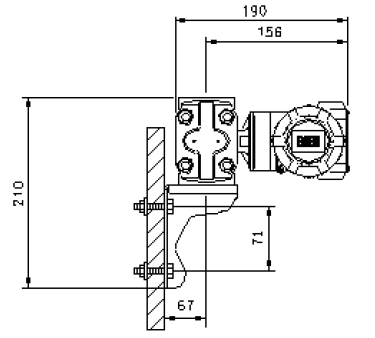

B2型  麵板安裝支架

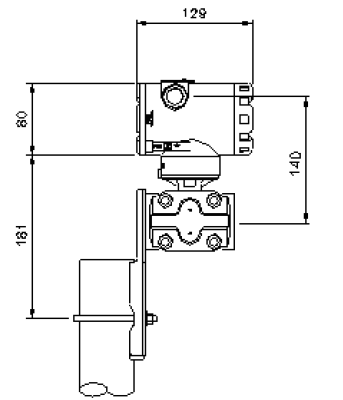

變送器垂直安裝於2-英寸管道上的支架，碳鋼結構，配有碳鋼U型螺栓，聚氨酯噴漆
